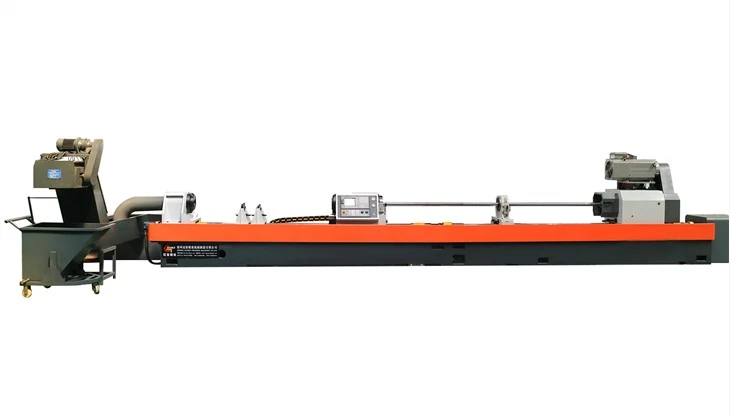

CNC-Tiefloch-Schaber-Maschine der TG-Serie
Die CNC-Tiefloch-Schaber-Maschine der TG-Serie wird hauptsächlich in der Massenproduktion von Zylinderlaufwerken eingesetzt. Der Abstreifprozess wird verwendet, um die Oberfläche verschiedener Zylinderinnenlöcher präzise zu bearbeiten. Es kann auch zum Bohren, Abkratzen und Walzen von warmgewalztem Zylinderrohr verwendet werden. Die Bearbeitungsaperturgenauigkeit IT7-IT10, die Oberflächenrauheit ist nicht größer als Ra0,2-0,4 Mikrometer.
Beschreibung
TG-Serie CNC-Tiefloch-Schabermaschine
Die CNC-Tiefloch-Schaber-Werkzeugmaschine der TG-Serie wird hauptsächlich in der Massenproduktion von Zylinderlaufwerken eingesetzt. Der Abstreifprozess wird verwendet, um die Oberfläche verschiedener Zylinderinnenlöcher präzise zu bearbeiten. Es kann auch zum Bohren, Abkratzen und Walzen von warmgewalztem Zylinderrohr verwendet werden. Die Bearbeitungsaperturgenauigkeit IT7-IT10, die Oberflächenrauheit ist nicht größer als Ra0,2-0,4 Mikrometer.
Die CNC-Tiefloch-Schaber- und Walzenmaschine der TG-Serie übernimmt den additiven Modus der Werkstückdrehung und des Werkzeugvorschubs. Einzelne Drehung kann auch verwendet werden. Der Bettkörper nimmt eine 900 mm breite doppelt rechteckige Führungsschiene auf. Der Ölzuführer positionierte das obere Werkstück und löste das Werkstück durch hydraulische Steuerung und kehrte schnell durch die Motorachse zurück. Taiwanesische Yongzhen-Hydraulikstation wird angenommen. Das Kühlsystem übernimmt die Struktur des Ölbehälters am Boden, und der Filtermodus übernimmt den dreistufigen Filtermodus der Späneentfernungsmaschine, des magnetischen Separators und des Feinfilters mit einer Filtergenauigkeit von 50 µm. Die Werkzeugmaschine ist mit einem deutschen SIEMENS 840D-Steuerungssystem ausgestattet. Der Trawler nimmt Zahnstangen und Ritzel an und füttert schnell. Die Werkzeugmaschine ist mit einem patentierten, hocheffizienten automatischen Kombinationswerkzeug für Expansion und Kontraktion ausgestattet. Die Verarbeitungseffizienz ist 3-5 Mal so hoch wie die einer herkömmlichen Tiefbohrmaschine.
Technische Parameter:
Artikel | Parameter | |
Arbeitsbereich | Bohrlochdurchmesserbereich | Ф38-Ф250mm |
Werkstücklänge | 3000 mm | |
Spindelparameter für Bohrstange | Mitte Höhe | > 350 mm |
Vorderes Ende des Kegelbohrlochkastens Spindel | 85 mm 1:20 | |
Der Spindeldrehzahlbereich | 50-1000 U / min Stufenlose Drehzahlregelung der AC-Frequenz） | |
Drehmoment der Abtriebswelle | ≥1500 Nm | |
Vorschubparameter | Vorschubbereich | 5-2000 mm / min （stufenlos） |
Platte bewegt sich schnell | 3 m / min | |
Bearbeitungsgenauigkeit | Suchen Sie die Länge | 0-6m |
Werkstück-Oberflächenrauheit der Bohrung | ≤ Ra3,2 μm | |
Werkstück-Oberflächenrauheit beim Walzen | ≤ Ra0,4 μm | |
Geradheit der Werkstückbearbeitung | ≤ 0,05 / 500 mm | |
Rundung der Werkstückbearbeitung | ≤ 0,036 / 200 mm | |
Motorleistung | Bohrstange Motorleistung | 60KW AC Servomotor |
Motor zuführen | 48NM AC-Servomotor | |
Motor der hydraulischen Pumpenstation | 3KW Wechselstrommotor | |
Leistung des Kühlpumpenmotors | 11KW ein Satz, 7.5KW ein Satz | |
Automatische Spänemotorleistung | 1.5KW ein Satz | |
Magnetische Trennmotorleistung | 0.75KW ein Satz | |
Zentralschmiermotor | 0.75KW ein Satz | |
Andere | Kopf der größten Vorspannkraft für das Werkstück | 50 kN |
Der Kühlsystemfluss | 600 l / min | |
Nenndruck des Kühlsystems | 0,36 MPa | |
Magnetabscheiderfluss | 600 l / min |
Maschinengenauigkeit:
Präzision des Bohrungsdurchmessers: Bohrloch IT8 ~ IT9; Bohrloch IT7
Rundheit 0,036 mm / ~ 200 mm nach der Feinbohrung
Zylindrizität 0,05 / 500mm （nach der Feinbohrung）
Rauheit Schweres langweiliges Ra6.3um
Feine langweilige Ra1.6um
Rollender Ra0.4um
