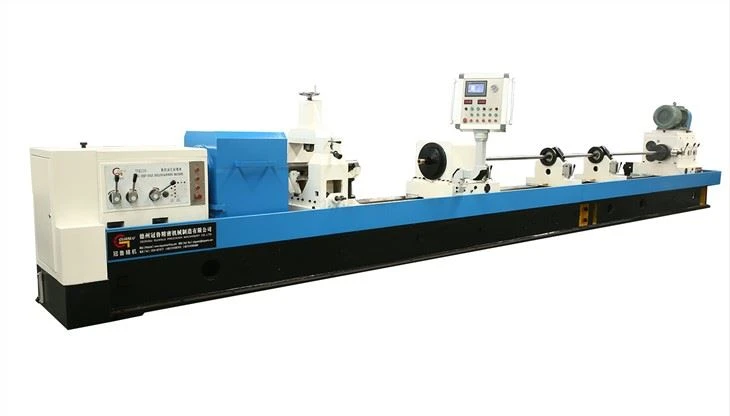

Tieflochbohrmaschine

Tieflochbohrmaschine, es könnte auch BTA Tieflochbohrmaschine genannt werden, BTA ist die Späneabfuhrmethode. Einige Jobs sind hohle Rohre, sie müssen das Loch erweitern, daher könnte es als Tieflochbohrmaschine bezeichnet werden, einige Jobs sind groß, solide und das Material ist teuer, daher müssen die Benutzer den Kern anstelle von Spänen haben, damit sie verwenden können Tiefloch-Trepanning-Prozess, so dass es als Tiefloch-Trepanning-Maschine bezeichnet werden könnte.

Funktionen der BTA Tieflochbohrmaschine:

Vollbohren: Durch den Bohrkopf kann die Tieflochbohrmaschine von der Größe 30 mm bis 150 mm bohren (abhängig von verschiedenen Tieflochbohrmaschinenmodellen). Es kann alle Metalle wie Edelstahl, Gusseisen, Normalstahl, Kupfer, Nickel usw. bohren.

Gegenbohren: Durch den Senkbohrkopf kann die Tieflochbohrmaschine Löcher von 30 mm bis 800 mm bohren (abhängig von verschiedenen Tieflochmaschinenmodellen).

Langweilig ziehen: Durch den Ziehbohrkopf kann die Tieflochmaschine auch Tiefloch-Ziehbohrprozesse durchführen. Wir haben zwei Strukturen von Pull-Bohren, eine ist eine normale BTA-Tieflochbohr- und Bohrmaschine, sie hat nur die Pull-Bohren-Funktion. Der Kunde verwendet diese Funktion nicht oft. Die andere Struktur wurde speziell für Tiefloch-Ziehbohrzwecke entwickelt. Diese Maschine eignet sich sehr gut für den Ziehbohrprozess. Die Aufgaben des Endbenutzers sind lange Rohre mit dünner Wand, die den Zugbohrprozess benötigen, um die Lochgeradheit und die Lochabweichung zu verringern.

Brünieren:Durch das Polieren des Kopfes können die Arbeiten, die mit einer Tieflochbohrmaschine bearbeitet werden, eine bessere Rauheit der Innenlochoberfläche aufweisen, dieses Werkzeug macht die Oberfläche härter und erhält die Rauheit von Ra0.4-Ra0.8um.

Trepanieren: Durch den Trepanierkopf erhält die Tieflochbohrmaschine den Kern aus dem Vollstab. Wenn die Materialien teuer sind, der Job einen großen Durchmesser hat, verwendet der Kunde diesen Prozess, um Energie zu sparen (könnte weniger Strom zum Arbeiten verbrauchen) und kann den Kern des großen Stabs wiederverwenden. so könnte die Tieflochbohrmaschine auch als Tieflochtrepaniermaschine bezeichnet werden. Aber wenn der Kunde nur den Tiefloch-Trepanierprozess verwendet, haben wir das Tiefloch-Trepaniermaschinenmodell, das eine etwas andere Struktur als die traditionelle Tieflochbohrmaschine hat.

Bohr-/Bohrleistung:

Solides Bohren: 30mm-150mm (verschiedene Modelle)

Bohren / Gegenbohren / Polieren: 30 mm-800 mm (verschiedene Modelle)

Trepanning: 70mm-800mm (verschiedene Modelle)

Die maximale Länge für Tieflochbohren und Bohren und Trepanieren beträgt 15 Meter.

Loch-zu-Durchmesser-Verhältnis: 1:400

Unsere Tieflochbohrmaschinen können verschiedene Löcher bohren: Durchgangsloch, Sackloch, konzentrisches Loch, exzentrisches Loch und Stufenloch (einige benötigen spezielle Bohrvorrichtungen)

Lochrauheit durch verschiedene Tieflochverfahren:

Vollbohren: IT9-IT11, Bohrlochrauheit: Ra3.2-Ra6.3um

Grobbohren: IT8-IT9, Bohrlochrauheit: Ra3.2-Ra6.3um

Feinbohren: IT7-IT9, Feinbohrlochrauheit: Ra1.6um-Ra3.2um

Polieren: IT6-IT7, Polierlochrauheit: Ra0.4-Ra0.8um

Dezhou Guanlu BTA Tieflochbohrmaschinen verfügbare Modelle:

T2120 Tieflochbohrmaschine: Die maximale Kapazität für das Senken und Ziehen von Bohrlöchern beträgt 200 mm.

T2125-Tieflochbohrmaschinen: Die maximale Senkbohr- und Zugbohrlochkapazität beträgt 250 mm

T2135 Tieflochbohrmaschine, Max. Senkbohr- und Zugbohrlochkapazität beträgt 350 mm

T2150 Tieflochbohr- und Bohrmaschine, maximale Bohrlochkapazität beträgt 500 mm.

T2180 Tieflochbohrmaschine, maximale Bohrkapazität beträgt 800 mm.

T21100 Tieflochbohrmaschine, maximale Bohrkapazität beträgt 1000 mm.

Anwendungsbranchen für Tiefbohrmaschinen:

Hydraulikzylinder: Die Tieflochbohrmaschine ist in der Hydraulikzylinderindustrie weit verbreitet.

Automobilindustrie: Zylinderblock und Zylinderkopf.

Öl- und Gasindustrie: Ölfeld-Tieflochbohrmaschinen ist die Hauptanwendung des Tieflochbohrsystems.

Kohleindustrie: Die Kohleindustrie ist die hauptsächliche Industrie, die Tieflochmaschinen verwendet.

Militärindustrie: Geschützrohre werden mit BTA-Tieflochbohrmaschinen hergestellt.

Wir könnten BTA-Tieflochbohren und Kanonenbohren kombinierte Maschinen herstellen, die in mehr Branchen weit verbreitet sind. Es kann das Loch von 6 mm bis 100 mm bohren. So kann eine Maschine zwei Tieflochbohrsysteme verwenden und sowohl große als auch kleine Löcher erhalten.

Dezhou Guanlu Tieflochbohrmaschine hauptsächlich Strukturen und Parameter:

Maschinenbett:

Das Maschinenbett besteht aus Harzsand und wird nach dem Gießen normalisiert. Wenn die Bearbeitungstiefe mehr als 1 Meter beträgt, nimmt das Maschinenbett eine geteilte Struktur an, die mit hochfesten Schrauben zusammengebaut und mit einem Kegelstift positioniert wird.

Nehmen Sie doppelte rechteckige Gleitführungsschiene, Präzisionsschleifen, Abschreckbehandlung an, die Härte kann HRC48-HRC52 sein.

Einzelführungsschiene Breite x Dicke = 160 mm x 40 mm; Gesamtbreite der Führungsschiene beträgt 600mm; Die Zahnstange, die durch Schleifen und Abschrecken behandelt wird, ist im Maschinenbett montiert, das für den Vorschubantrieb der Schneidwerkzeuge verwendet wird. Die Maschine hat große Tragfähigkeit, gute Steifigkeit und stabile Übertragung.

Spindelstock

Wird für den Drehantrieb des Werkstücks verwendet, am linken Ende des Maschinenbetts befestigt; Manuelles Dreiganggetriebe, Geschwindigkeit stufenlos in jedem Gang; Der Hauptmotor treibt die Spindel an, um sich nach dem Abbremsen des Synchronriemens, der Synchronriemenscheibe und des Getriebesystems zu drehen.

Die Zahnräder werden durch Präzisionsschleifen bearbeitet, die Zahnradoberfläche wird durch Hochfrequenzabschrecken abgeschreckt und die Härte der Zahnoberfläche beträgt HRC48-52, so dass das Zahnrad eine hohe Festigkeit, hohe Härte, hohe Verschleißfestigkeit und hohe Ermüdungsgrenze erreichen kann kann relativ großen Wechsel- und Stoßbelastungen standhalten.

Um die Lebensdauer von Getrieben und Lagern zu verbessern, wird Schmieröl zur Umlaufschmierung verwendet.

Öldruckkopf

Wird zum Führen des Schneidwerkzeugs, zum Zuführen von Schneidöl und zum Abstützen des Werkstücks verwendet; Der Servomotor treibt seine axiale Bewegung an, um das Werkstück mit unterschiedlicher Länge anzupassen und das Werkstück anzuziehen und zu lösen.

Servomotor wird verwendet, um den Öldruckkopf anzutreiben, um das Werkstück mit hoher Präzision und Steifigkeit festzuziehen oder zu lösen; der gesamte Öldruckkopf nimmt eine Kastenstruktur mit hoher Präzision und Steifigkeit an.

Öldruckkopf-Stützhülse: Nehmen Sie die Struktur des Packungsspiels mit dem Führungsring an, mit besserer Öldichtwirkung, vermeiden Sie das schlechte Phänomen des Kriechens und Verriegelns der Bohrstange.

Die Führungshülse und die Öldruckkopf-Stützhülse sollten nach

Anforderungen des Kunden; Wenn der Kunde keine besonderen Anforderungen hat (wenn der Kunde bestellt hat), wird er nach unserem Standard hergestellt.

Bohrerbox

Wird verwendet, um das Schneidwerkzeug zum Drehen anzutreiben; Manuelles Dreiganggetriebe, Geschwindigkeit stufenlos in jedem Gang; Die Schneidwerkzeugschaft-Verbindungshülse wird im vorderen Ende der Spindel zum Spannen des Schneidwerkzeugs montiert. Der Hauptmotor treibt die Spindel an, um sich nach dem Abbremsen des Synchronriemens, der Synchronriemenscheibe und des Getriebesystems zu drehen.

Die Zahnräder werden durch Präzisionsschleifen bearbeitet, die Zahnradoberfläche wird durch Hochfrequenzabschrecken abgeschreckt und die Härte der Zahnoberfläche beträgt HRC48-52, so dass das Zahnrad eine hohe Festigkeit, hohe Härte, hohe Verschleißfestigkeit und hohe Ermüdungsgrenze erreichen kann kann relativ großen Wechsel- und Stoßbelastungen standhalten.

Um die Lebensdauer von Getrieben und Lagern zu verbessern, wird Schmieröl zur Umlaufschmierung verwendet.

Bohrstangen-Stützauflage

Wird zum Stützen der Bohrstange verwendet; Es wird eine integrale Struktur hoher Steifigkeit verwendet, auf der eine Stützhülse montiert ist, die die Stöße und Vibrationen, die während der Bearbeitung usw. erzeugt werden, absorbieren kann.

Der hängende Zugmechanismus wird auf der Bohrstangenstütze montiert, nachdem das Loch fertig ist, wird die Bohrstangenstütze automatisch in die ursprüngliche Position zurückgezogen.

Mittelstütze

Wird zum Stützen des Werkstücks verwendet; Geschlossene Dreipunkt-Mittelstützenstruktur, zwei Rollen unten und eine Rolle oben; Die seitliche Position von zwei Rollen unten wird per Schraube eingestellt.

Liste der Hauptkonfigurationen der Maschine:

Maschinenstandardkonfigurationen:

Maschinenbett, Spindelstock, Werkstückträger, Öldruckkopf, Bohrstangenauflage, Bohrkasten, Gleitführungsschiene, Zahnstange und Ritzel, Kühlmittelsystem, SIEMENS-828D-Steuerung, Schaltschrank, Mittelstütze, , Arbeitslampe, Maschinenparallel und Ankerschraube, Maschinenhandbuch .

Teile für optional

Schneidwerkzeuge , Hilfswerkzeuge , Schneidöl , andere CNC - Systeme .

Die oben genannten sind die hauptsächlichen Teile unserer Maschine, wenn Sie weitere Informationen benötigen. Bitte kontaktieren Sie uns direkt.

DZGVorteile von uanlu MACHINE im Vergleich zu anderen Wettbewerbern:

Produkte	Marke Guanlu	Fotos
Maschinenbett	HT300 Präziser Harz-Sand-Eisen-Guss und -Dreieck verstärken die Rippenkastenstruktur mit hoher Stabilität. Ungefähr 800kg pro Meter, viel schwerer als andere.
Öldruckkopf	Nimmt die eingebaute Struktur der Hauptspindel an, wodurch die Maschine viel stabiler und viel genauer arbeitet
Führungsschiene	Doppelte flache Führungsschiene, Einzelschienenbreite beträgt 160 mm, 40 mm Dicke, was eine hohe Tragfähigkeit garantiert.
Gleitschienenschmierung	Die Führungsschiene verwendet eine spezielle japanische Markenklebertechnologie zum Schmieren, durch weniger Reibung, um den Abrieb an den Führungsschienen zu reduzieren
Maschinengetriebe	Zahnstangen- und Ritzelübertragungssystem der Marke Taiwan, Servomotorantrieb, großes angetriebenes Drehmoment und keine zukünftigen Wartungskosten.
Maschinenspindel	Die Hauptspindel der Maschine ist ein Schmiedeteil mit hoher Dichte und hoher Steifigkeit. Einige Wettbewerber verwenden nahtlose Rohrschweißrohre. Die Zahnräder sind hochfrequenzgelöscht
Servosteuerungen für Auftragsspannung und Werkzeugzuführung	Doppelte Servomotorstruktur, eine für die mechanische Bewegung des Arbeitsanzugs und des Öldrucks, die andere für die Werkzeugzuführung. Die Spannkraft und die Zustellgeschwindigkeit werden von der CNC-Steuerung eingestellt, weniger Arbeitsintensität.
Arbeitsbereich sauber	Ölrücklaufschlitz mit Schürzenschutz zum Schutz von Ölaustritt auf den Boden, der den Arbeitsbereich sauber hält.
Mittelstütze	Dreipunkt-Mittelstützenträger, geeignet zum Klemmen unregelmäßiger Arbeitsformen.

DZGVorteile von uanlu FACTORY im Vergleich zu anderen Wettbewerbern:

Unsere Stadt ist der Produktionsstandort von Tieflochbohr- und Bohrmaschinen. Unter diesen lokalen Wettbewerbern ist unser Unternehmen die erste Wahl, wenn Kunden uns besucht und unsere Tieflochmaschinen gesehen haben. wir haben die absulately Vorteile als andere.

1. Starke Bearbeitungseinrichtungen.Maschinen von guter Qualität und guter Genauigkeit werden von guten Bearbeitungsmaschinen und Facharbeitern hergestellt. Wir haben Deutschland Marke Heckert Führungsschleifer. Die Führung der Tieflochmaschinen ist der wichtigste Teil, sie entscheidet über die Genauigkeit der Maschinen. Nach dem Schleifen durch unsere Schleifmaschine mag die Oberfläche des Maschinenbetts Spiegel.

2. Die bekanntesten Techniker.Unser Unternehmen verfügt über die professionellsten Techniker. sie waren mehr als 15 Jahre in diesem Bereich tätig. Sie sind voller Erfahrung, können die Tieflochmaschinen nach Kundenwunsch entwerfen.

3. Facharbeiterteams. Heutzutage ist es nicht einfach, Arbeitskräfte einzustellen. Vor allem Facharbeiter. Aber unser Unternehmen verfügt über ein spezielles Managementsystem, um diese Fachkräfte zu halten. So werden alle unsere Maschinen von Facharbeitern montiert.

4. Unsere BTA-Tieflochbohrmaschine hat eine fortschrittliche Struktur.Zahnstangengetriebe, das stabil sein könnte und eine große Kraft für die Maschine hat und nach ein oder zwei Jahren keine Ersatzteile ersetzen müssen. Breitere Führungsschiene und extrem starke Struktur des Maschinenbetts, die der Maschine eine große Ladekapazität und eine gute Steifigkeit verleihen. Weitere Vorteile informieren Sie nach Kontaktaufnahme.

5. Qualitätsprüfsystem, von der Maschinenkonstruktion, dem Kauf von Teilen, der Bearbeitung von Teilen, der Montage der Maschine, dem Testlauf der Maschine, der Maschinenverpackung, dem gesamten Prozess, haben wir ein Inspektionssystem, um die Qualität der Tieflochmaschine zu gewährleisten.

6. Wir sind der einzige Hersteller von Tieflochmaschinen, der einen Qualitätssicherungsvertrag und einen Kundendienstvertrag unterzeichnen kann, so dass alle Kunden nach dem Kauf unserer Maschinen versichert sind.




Kurze Einführung des Unternehmens:

Dezhou Guanlu Precision Machinery Co., Ltd, wurde im Jahr 2011 gegründet. Wir sind die berühmteste Fabrik in meinem Ort, um Tieflochbohrmaschinen herzustellen. Meine Stadt Dezhou ist die Produktionsbasis von Tieflochmaschinen. Fast 99 % der BTA-Tieflochbohrmaschinen werden in meiner Stadt produziert.

Meine Fabrik hat unsere eigenen starken Bearbeitungseinrichtungen, wir wissen eines tiefgründig, ohne eine gute Bearbeitungseinrichtung könnten Sie nicht in der Lage sein, Tieflochmaschinen von bester Qualität und höchster Genauigkeit herzustellen. So haben wir Deutschland-Marke Heckert-Führungsschleifer, den berühmtesten chinesischen Planer, VMC, Drehmaschinen, Kastenbohrmaschine, Fräsmaschine und so weiter. Mit diesen oben genannten Bearbeitungsmaschinen unter einem geeigneten Managementsystem können wir eine schnelle und stabile Lieferung erzielen.

Unsere Tieflochbohrmaschine wurde in mehr als 40 Länder exportiert und hat sich einen guten Ruf und Ruhm erworben. Wir haben unsere Qualität und Struktur Tag für Tag verbessert. Sehen Sie sich unten unser neu gestaltetes Erscheinungsbild unserer Maschine an:
