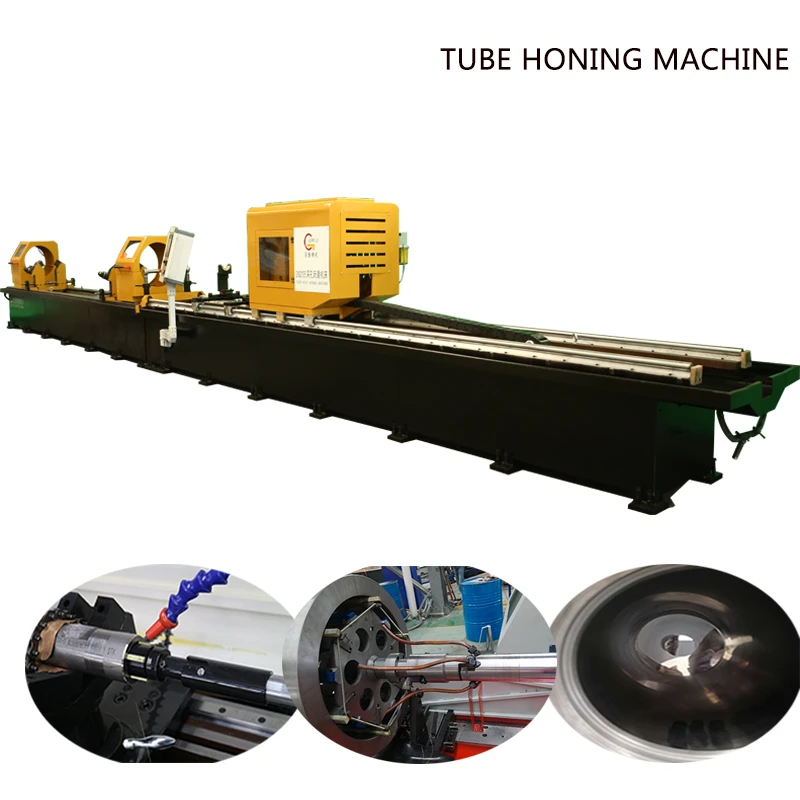

Rohrhonmaschine zur Reparatur von Zylindern

Die Rohrhonmaschine ist eine vielseitige Rohrhonmaschine, die die besten Eigenschaften anderer Maschinen von Sunnen und General Hone vereint. Die präzise Dimensionierung und Endbearbeitung von langen und großen Bohrungen war noch nie einfacher und produktiver.

Das Ausdehnen und Anziehen des Honkopfes wird durch einen Servomotor gesteuert, der nicht nur eine konstante Druckzufuhr des Honkopfes, sondern auch eine konstante Volumenzufuhr des Honkopfes realisieren kann.



Produktionseinführung

MERKMALE :

• Eine SPS-Steuerung und eine Digitalanzeige ermöglichen die vollständige Steuerung und Überwachung des Maschinenzustands
• Ein eingebauter Belastungsmesser zeigt hohe und niedrige Stellen in der Rohrbohrung an, da der Bediener den Hub nach Bedarf für eine optimale Zykluszeit einstellen kann
• Der Bediener kann auch enge Stellen in der Bohrung ausarbeiten, wenn er die Funktionen Short Stroke Cycle und Stroke Dwell verwendet
• Das modulare Honwerkzeugsystem kompensiert kontinuierlich Materialabtrag und Steinverschleiß, um die Maschine jederzeit mit höchster Effizienz laufen zu lassen
• Die Maschine ist in Zwei-Meter-, Vier-Meter-, Sechs-Meter- und Acht-Meter-Modellen erhältlich, je nach spezifischer Anwendung stehen mehrere verschiedene Werkzeugsysteme zur Verfügung
• Lebenslanger Anwendungsservice bei jedem Maschinenkauf

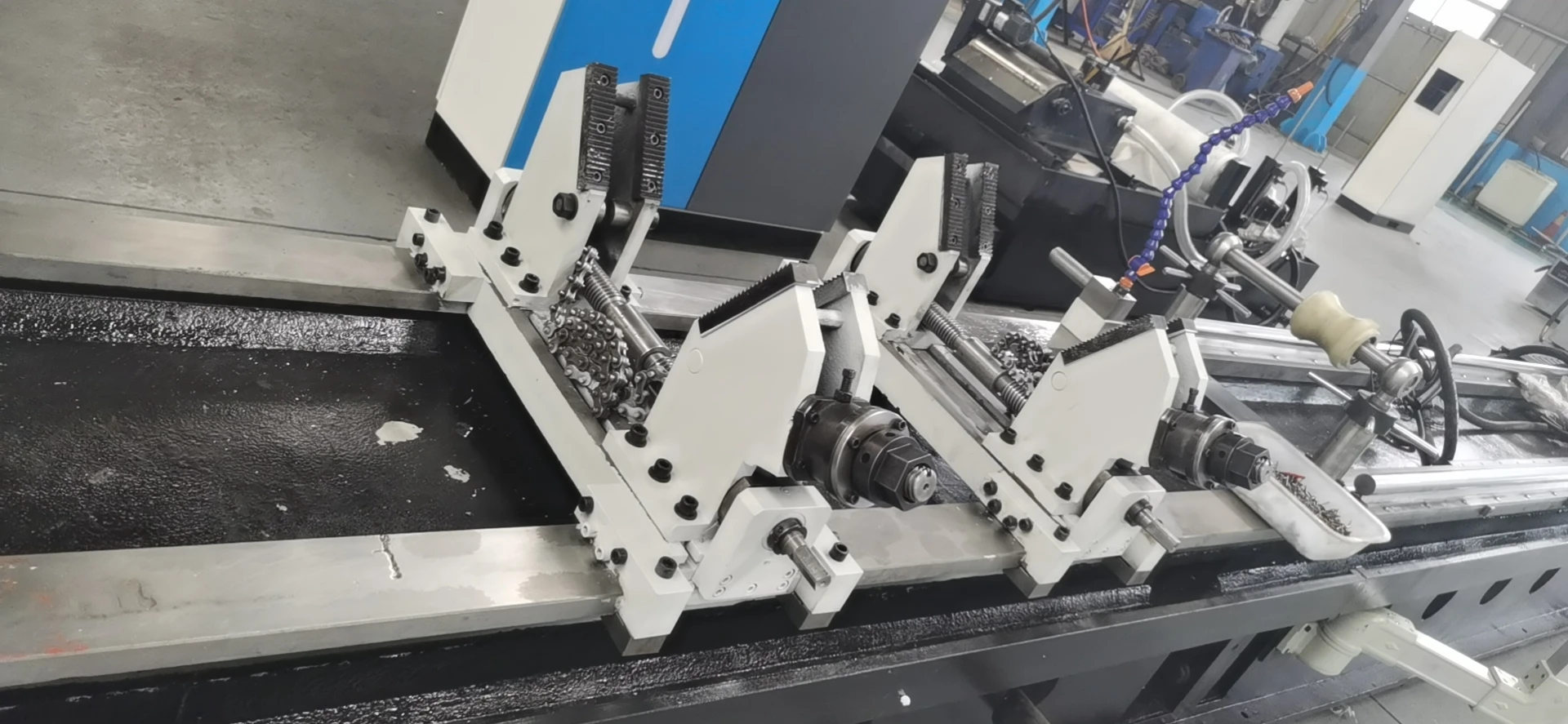

 Werkstückspannung

Das Werkstück wird auf zwei Sätze von V-förmigen Werkstückhalterungen gelegt, und das Werkstück wird durch Rohrspannketten arretiert. Der V-Winkel lässt sich manuell auf die Spannung von Werkstücken mit unterschiedlichen Durchmessern einstellen.

Hauptstruktur der Maschine

Maschinenbettkörper, Honkasten, 2 Sätze Werkstückhalterung, Honstangenhalterung, Zahnstangenkonstruktion, Kühlsystem, Delta-SPS-Steuerung, Schaltschrank usw.

CNC-Achse:

Z1-Achse: Längsvorschubbewegung der Honbox (Hin- und Herbewegung des Honkopfes), Servomotor treibt Zahnstangen- und Ritzelstruktur durch Untersetzungsgetriebe an.

Z2-Achse: Steuerung der Werkzeugexpansion und -kontraktion, Servomotor treibt den Werkzeugexpansionsstift an, um sich axial durch das Untersetzungsgetriebe zu bewegen

Maschinenbett

Die Maschine nimmt ein Gießmaschinenbett mit hoher Steifigkeit und Stabilität an, nach zwei Alterungsbehandlungen wird die innere Spannung beseitigt, die Struktur und Größe stabilisiert und die mechanischen Eigenschaften verbessert.

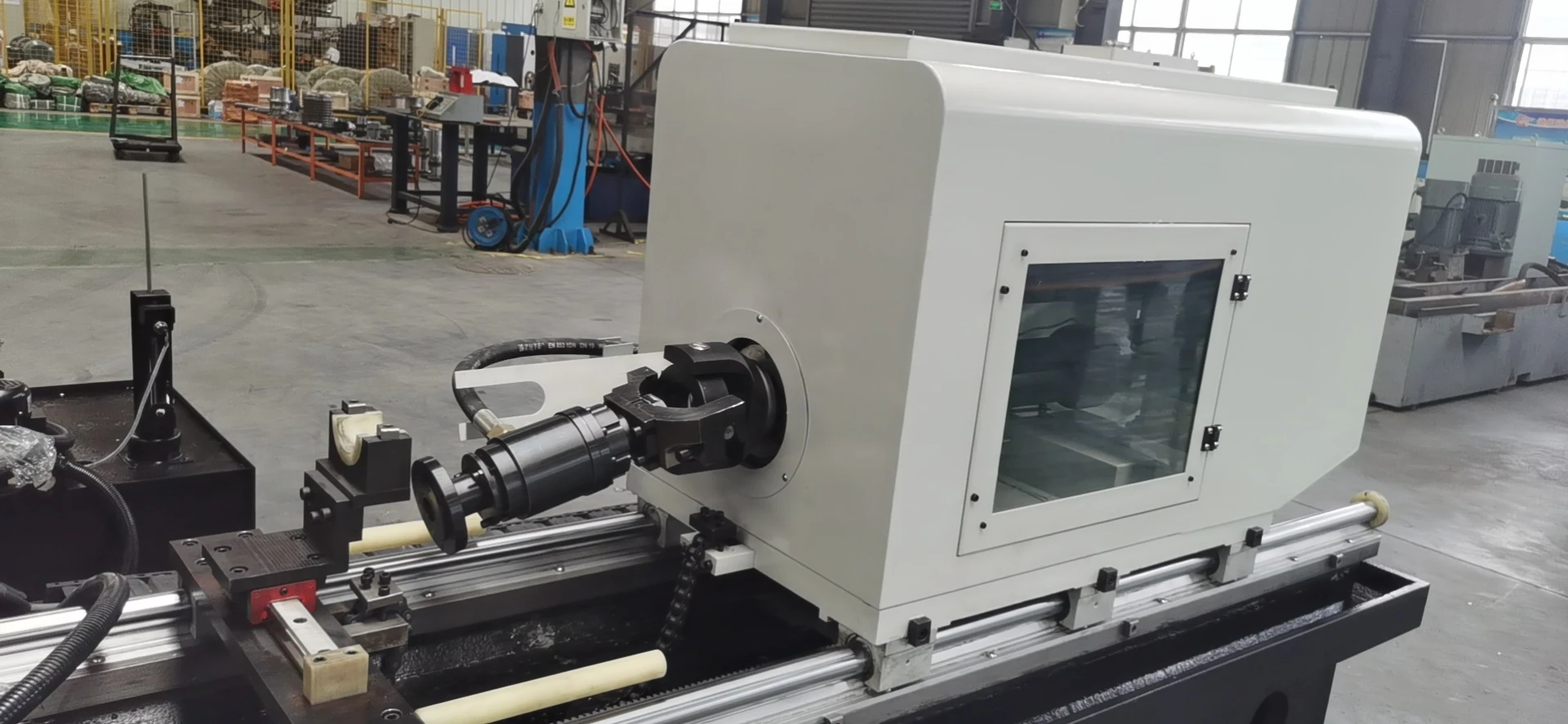

Hon-Box

Es dient zum Antrieb der Honkopfrotation und die Drehzahl des Werkzeugs kann stufenlos eingestellt werden.

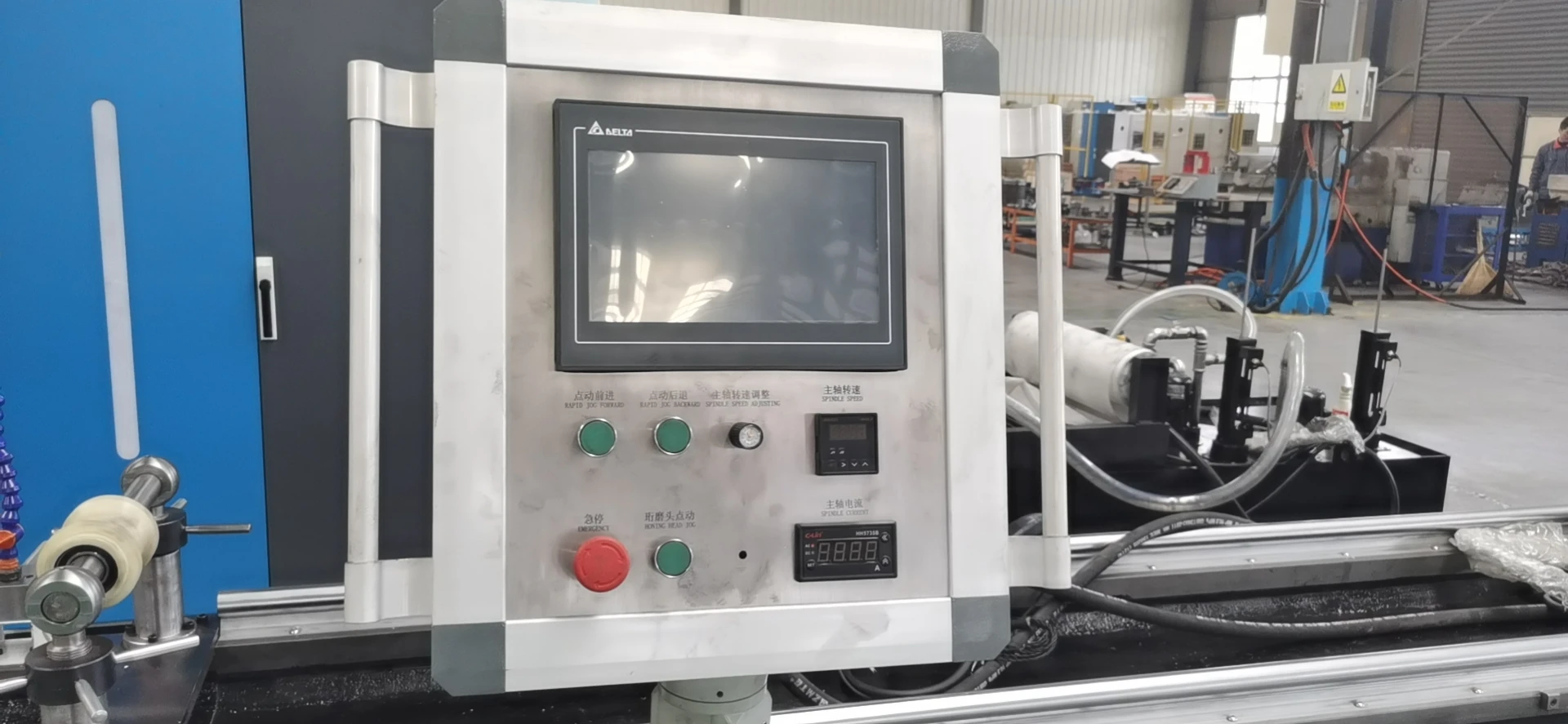

Kontrollsystem

Delta-SPS-Steuerung.

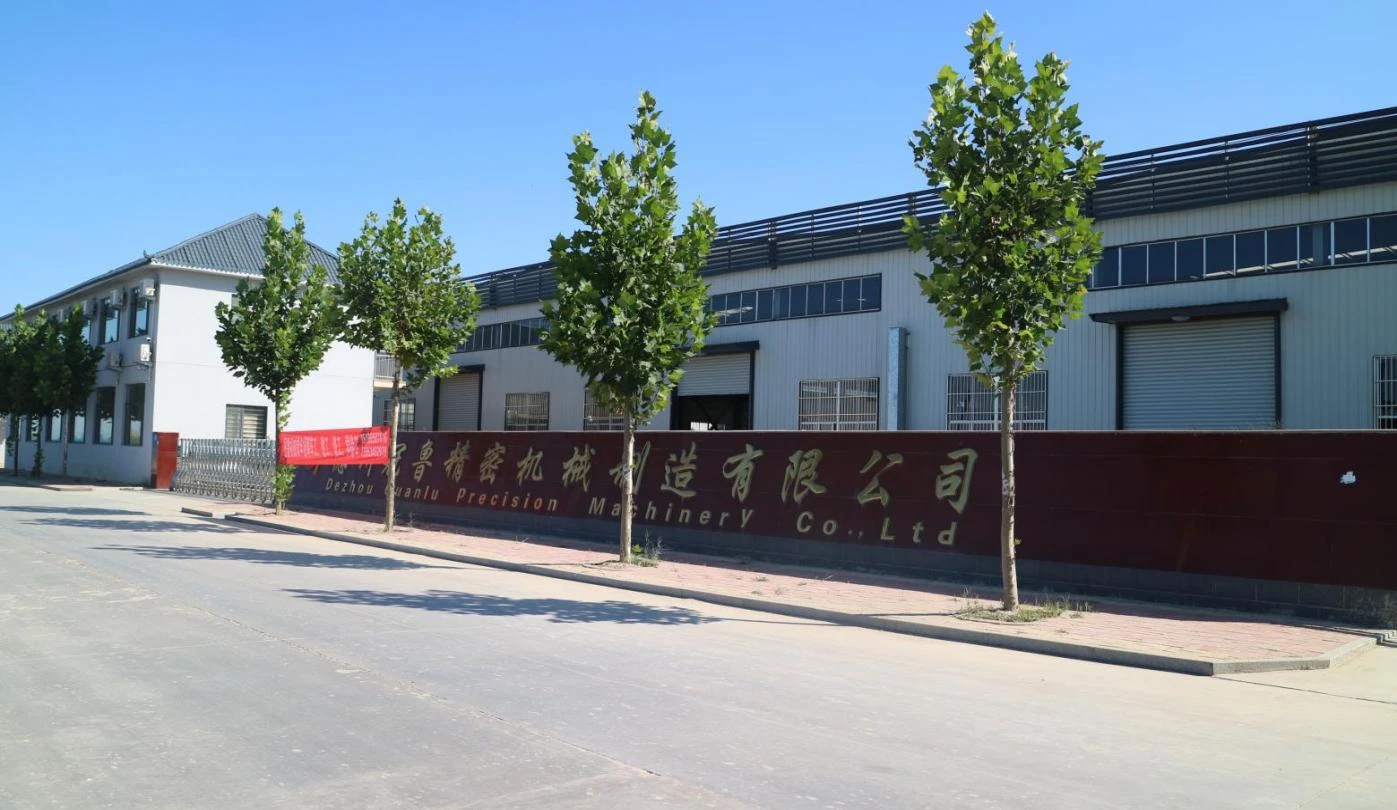

Firmenfotos:

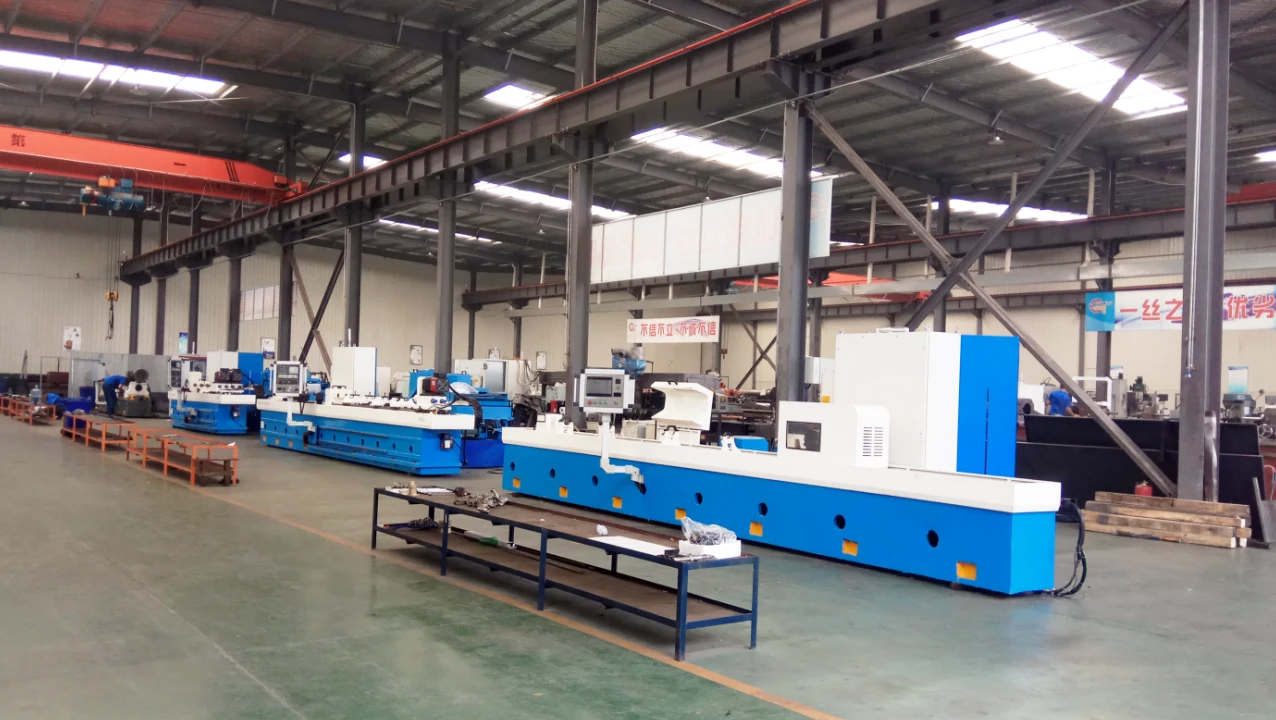

Anlage 1



Werk 2

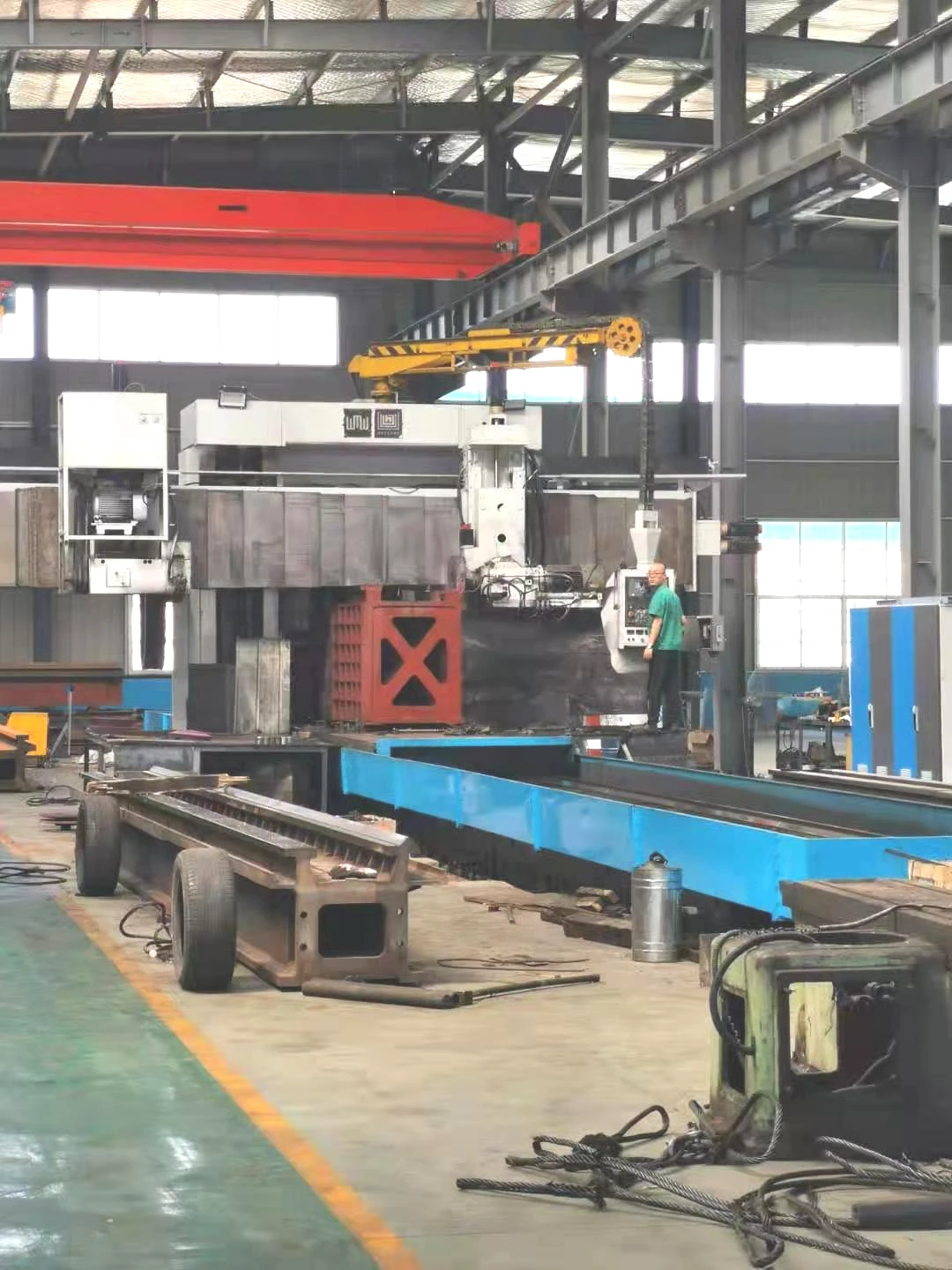

                                              12M Deutschland HECKERT Führungsschienenschleifmaschine

Lineare Bearbeitungsgenauigkeit: alle 1000 mm/2-3 um Toleranz.
