Gewehrlaufbohrmaschine
Gewehrlaufbohrmaschine Die Maschine nimmt Gewehrbohrspäne-Abtragungsmethoden an, durch einmaliges Weiterbohren kann die Verarbeitungsqualität des Bohrens erweitert und gerieben werden. Durchmessergenauigkeit kann IT7-IT11 erreichen. Produktdetail Einleitung 1.Der Kasten, ...
Beschreibung
Gun Barrel Bohrmaschine
Die Maschine nimmt Bohrer-Spanentfernungsmethoden an, durch einmaliges Weiterbohren kann die Verarbeitungsqualität des Bohrens erweitert und gerieben werden. Die Genauigkeit des Durchmessers kann IT7-IT11 erreichen. Die Oberflächenrauheit kann Ra0.4-Ra6.3 erreichen.
Produktdetail Einführung
1. Die Box, das Maschinenbett, der Vorschubtisch und andere grundlegende Teile wurden aus Gusseisen hergestellt.
2. Das Fräswerkzeug, das die Führungsschiene zuführt, nimmt die Rollenführungsschiene an.
3.Der Spindelantrieb wurde im vorderen Bereich des Bohrkastens installiert, der den Hauptmotor schützen und das Schneidwerkzeug bequem wechseln könnte.
Der Spindelantrieb 4.The wurde am vorderen Ende des Spindelstocks installiert. Das Laden und Entladen des Werkstücks ist bequem, der Hauptmotor könnte geschützt werden.
5. Das Maschinenbettöl, das die Rutsche zurückbringt, ist schräg ausgelegt, wodurch kein Öl gespeichert wird.
Maschine hauptsächlich Parameter:
| Spezifikation | Parameter | Anmerkungen | ||
Arbeitskapazität | Bohrdurchmesserbereich | ~ 7 ~ 25 mm | ||
Max. Bohrtiefe | 1000 mm | |||
Max länge des werkstücks | 1000 mm | |||
Werkstückaußendurchmesser | ~ 25 ~ 70 mm | |||
Spindel menge | 4 Stück | |||
Spindelabstand | 140 mm | |||
Maschinenleistung | Z-Achse | Zustellgeschwindigkeitsbereich | 5 500 mm / min | Stufenlos |
Eilgangrate | 3000 mm / min | |||
Drehmoment des Zustellmotors | 10Nm | Mit Reduzierstück | ||
Bohrkasten | Drehzahlbereich | 500 bis 5000 U / min | Stufenlos | |
Motorleistung | 7,5 kW × 2 | Servo-Spindelmotor | ||
Kopfplatte | Drehgeschwindigkeit | 85 U / min | Stufenlos | |
Motorleistung | 1,1 KW × 2 | |||
Kühlsystem | Maximaler Druck | 10MPa | Einstellbar | |
Max.flow | 200 l / min | Einstellbar | ||
Filtergenauigkeit | 20 μm | |||
Öltankkapazität (ungefähr) | 1500L | |||

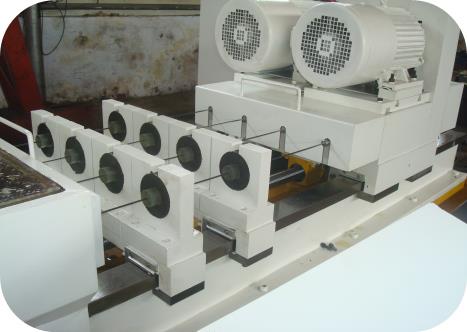

Referenzfotos:
