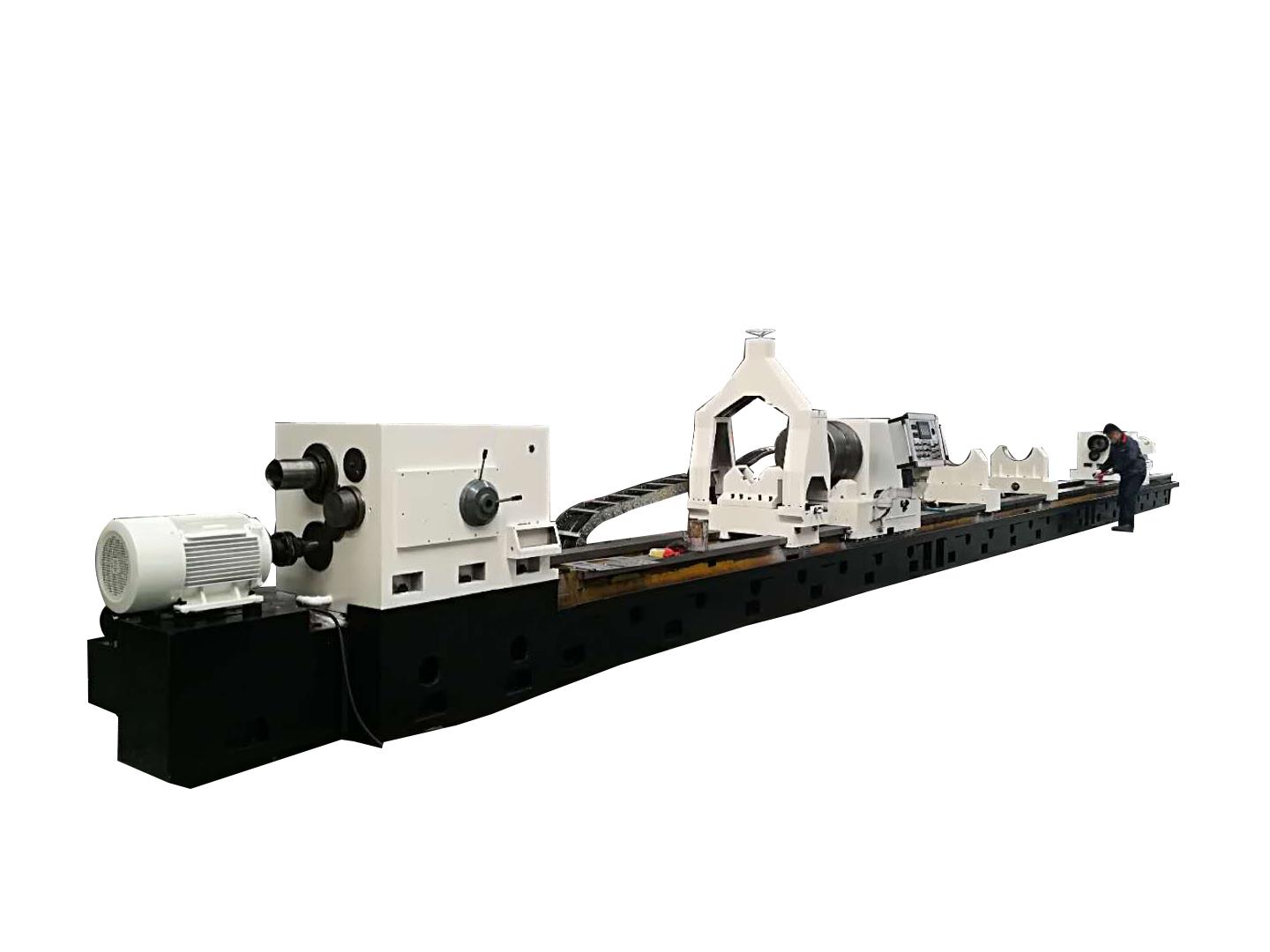

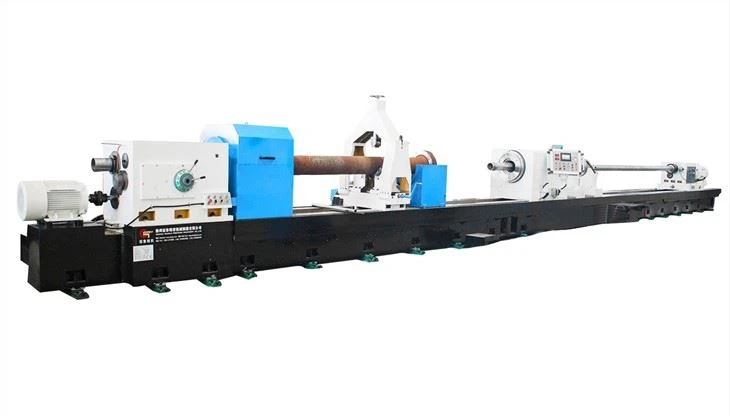

Schwere BTA-Bohrmaschine
Diese Maschine wird zum Bohren und Bohren von Zylindermittellochbohrungen eingesetzt. Es ist stabil und mit guter Verarbeitungsgenauigkeit.
Beschreibung
Hochleistungs-BTA-Bohrmaschine
Diese Maschine wird für das Bohren und Bohren von Zylindermittellochbohrungen verwendet. Es ist stabil und mit guter Verarbeitungsgenauigkeit.
Maschine kurz
Maschinenverarbeitungsfähigkeit
Bohrdurchmesserbereich | 50-500 mm |
Bohrdurchmesserbereich | 50 mm bis 120 mm |
Trepaning Durchmesserbereich | ~ 100 ~ 250 mm |
Max. Bohrlochtiefe | 6000mm |
Max. Werkstücklänge | 6000mm |
Regler | Delta PLC |
Maschinenbrief:
Maschinenanwendung: Die Werkzeugmaschine ist auf die Bearbeitung von zylindrischen Tiefbohrwerkzeugausrüstungen spezialisiert, das Maschinenbett verfügt über eine gute Steifigkeit und Genauigkeit. Ausgestattet mit 2 verstellbaren Rollenzentrenrahmen kann er sich auch an die Bearbeitung des Innenlochs eines großen Werkstücks anpassen Verarbeitungstechnologie.Das Anziehen von Öldruckkopf und Werkstückenc verwendet das Servo-Anziehverfahren.
Maschinenbett: Die Führungsschiene nimmt eine doppelte flache Führungsschienenform an und die Breite der Maschinenbettführungsschiene beträgt 800 mm. Das Material verwendet hochwertiges Gusseisen HT300. Künstliche Alterungsbehandlung, Mittelfrequenzlöschbehandlung auf der Oberfläche der Führungsschiene, Löschtiefe 2-3 mm, Löschhärte HRC45-50. Hohe Präzision und gute Abriebfestigkeit. In der Mitte der Führungsschiene ist eine Präzisions-Zahnstange montiert, die zur Zustellung und schnellen Bewegung der Konsole dient.
Hauptparameter der Maschine:
Artikel | Parameter | Anmerkung | ||
Arbeitskapazität | Bohrdurchmesserbereich | ~ 50 ~ 120 mm | ||
Bohrdurchmesserbereich | ~ 50 ~ 500 mm | |||
Trepaning Durchmesserbereich | ~ 100 ~ 250 mm | |||
Max. Bohrtiefe | 6m | |||
Durchmesserbereich des Rollenmittelrahmens | ~ 100 ~ 500 mm | |||
Hauptspindel | Mitte Höhe (Spindelmitte zur Bearbeitung der flachen Führungsschiene) | 625 mm | ||
Spindeldrehzahlbereich | 3,15 ~ 315 U / min | 21grades | ||
Maschinenfähigkeit | Bohrkasten | Drehzahlbereich | 60 ~ 1000 U / min | 12 Klassen |
Bohrkastenmotor | 30KW | |||
Spindelvorderendkegel | 140 # | |||
Vorschubgeschwindigkeit des Wagens | 5-1000 mm / min | Stufenlos | ||
Wagen Eilganggeschwindigkeit | 1 m / min | |||
Schneidwerkzeug-Einzug Servomotorleistung | 7,5 kW | |||
Leistung des Öldruckkopf-Servomotors | 7,5 kW | |||
Kühlmittelsystem | Motorkraft der Kühlpumpe | 7,5 kW * 3 | ||
Nenndruck | 2.5MPa | |||
Fließen | 200/500/800 l / min | |||
Andere | Maschine total gewicht | Ungefähr 33 t | ||
Max. Gewicht der Maschine | 10T | |||
Maschinengenauigkeit
Toleranz der Lochschiefe / Abweichung | 0,8 mm / 1000 mm |
Langweilige Rauheit | Ra 0,8 ～ 3,2 μm |
Bohrlochgenauigkeit | IT8 ～ IT9 |
